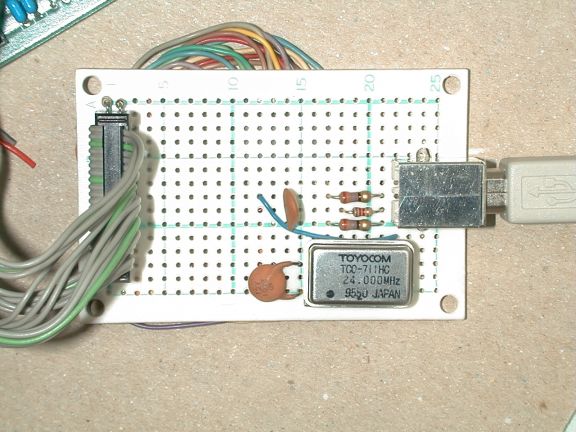

トランジスタ技術 2000年 6月号の特集を参考に PIC16F877 に USBN9603 を つけてみました。記事との違いは USBN9602 ではなく、USBN9603 を使ってい ること、48MHz 発振モジュールではなく 24MHz になっていることだけです。

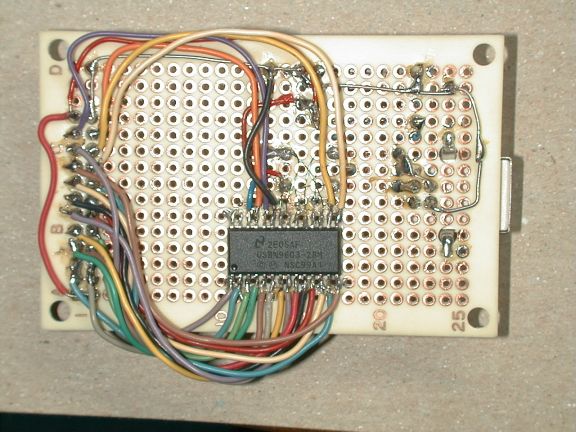

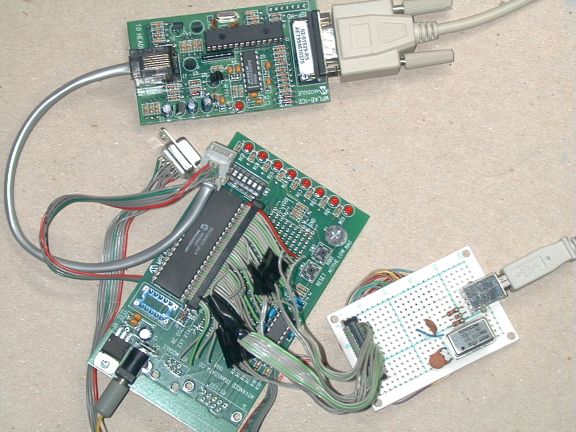

PIC16F877 の部分は、PIC-DEMOボードです。MPLAB ICD も繋いでいます。 PIC-DEMO ボードと USBN9603基板との間の線が多いのは、AKI-80 にも 繋いでみようかと思ってパラレルの線も引っ張ってあるからです。 AW電子のUA-9603相当に なるのでしょうか。ピン配置は違うと思いますが。
まだ、記事通りに動いただけです。
